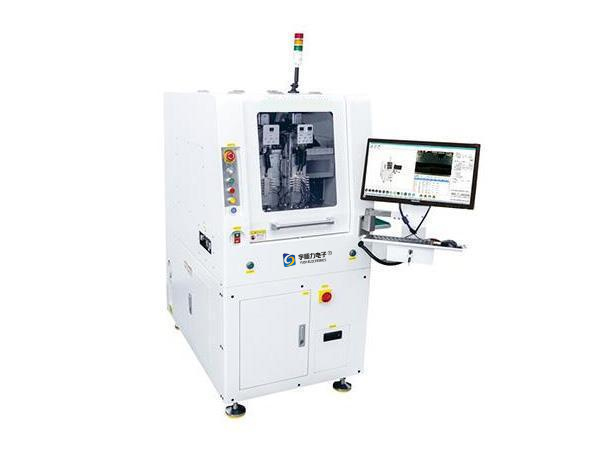

紧凑型在线分板机YSL-180M
技术规格:
1. 子板工作范围:180mmx180mm
2.XYZ驱动方式:交流伺服电机
3.运动轴数:7轴
4. 程序教学模式:彩色CCD图像直观教学输入
5. 操作界面:WIN7窗口操作界面
6. 上真空功率:2HP，下集尘功率:3HP(可选5HP)
7. 切割主轴Sycotec(德国):MAX80000rpm(自动换刀)
8.交流伺服速度:0-1000mm/秒
9.Z交流伺服速度:0-800mm/秒
10.X-Y重复精度:±0.01mm
11.切割精度:±0.08mm
12.CCD相机标定精度:±0.02mm
13. 板应力值:300uε以下
14. 工具直径:0.8-2.3mm
15.PCB板切割厚度:0.2mm-6.0mm
16. 主机及除尘机电压力:220V 1φ和3φ
17. 功耗:3.5KVA
18. 静电消除枪
19. 视觉系统:高分辨率数码相机
20.驱动电机:交流无刷伺服电机
21. 机械取放臂:防静电真空吸嘴
22. 进料方式:轨道运输
23. 出料方式:皮带输送或车辆输出或轨道输送
24. 负载转移方式:真空吸嘴吸附式负载转移
25. 流向:左→右
26. 程序备份:USB接口
27. 控制方式:专用控制器
28集尘柜尺寸:640mm×785mm×1760mm(D×W×H)
29. 机器尺寸:1340mm×800mm×1528mm(D×W×H)
30.主机+除尘器重量:1000kg
设备配置

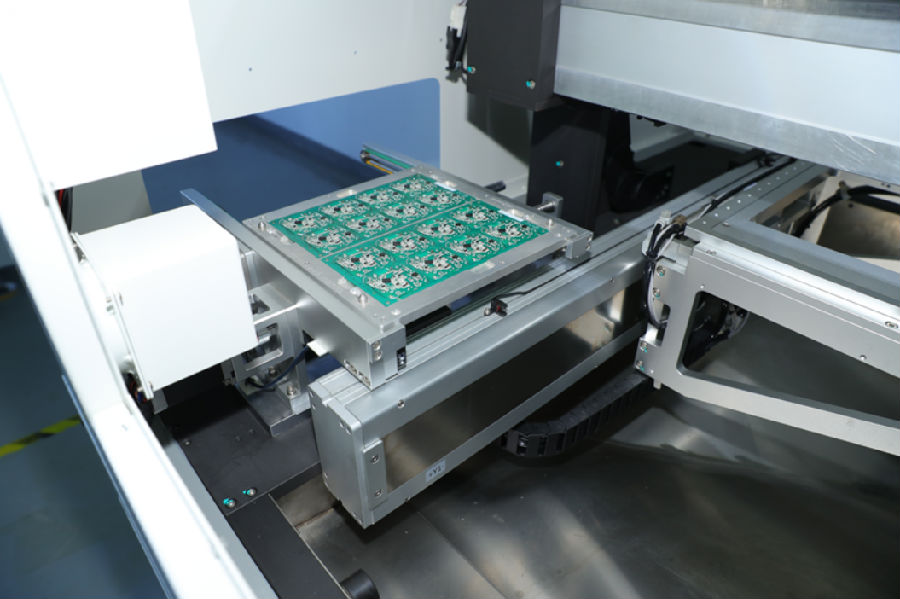

一。爪式取板结构
1. 将产品分板夹具夹紧并放置在加工平台分板上。加工完成后，夹紧并将分板夹具放置在放置轨道上，并进入下一个程序。

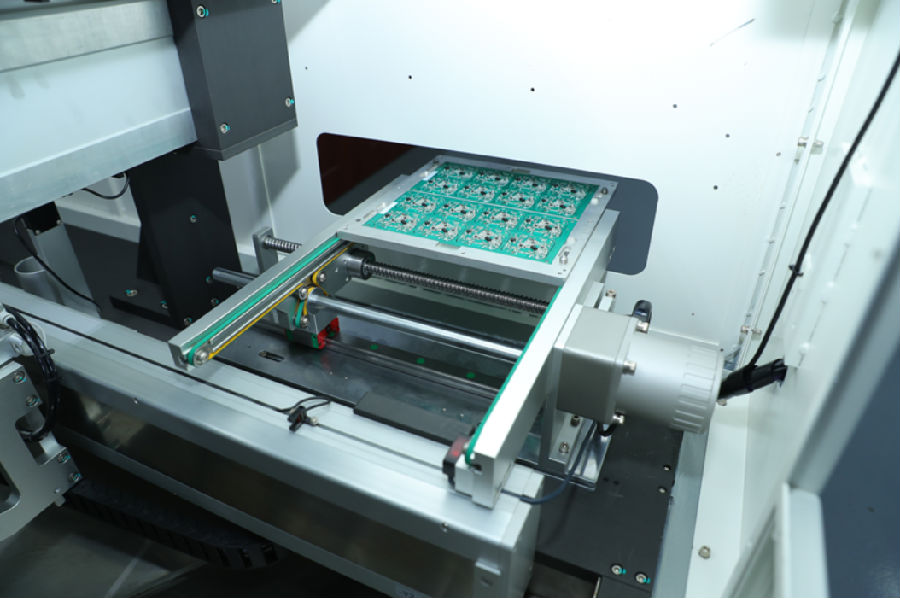

二.专用产品分板夹具成轨方式
三。特殊产品分板夹具轨道卸料
1. 产品切割完成后，夹料爪将整个产品夹具放置出料轨道，进行下一道生产工序的运输。
四。自动换刀模式
1. 小型在线分板机采用德国进口自动换刀主轴。节省时间，实现自动化，减少人为因素，精度高，稳定性强
2. 内置四组铣刀库，方便自动更换铣刀，满足板材加工需求。
五个真空吸板取料结构
1. 取放装置:自动上下料(模块化真空吸爪，真空装置，可独立控制)
2. 传动结构:X2轴移动Z2轴，Z3轴吸收，交流伺服电机控制。
3.单板速度:0-1000mm/秒(可调)
六。特殊产品皮带出料方式
1. 真空吸盘给料轴将切割后的产品经过一次真空抽吸，放置专用产品夹具，并将其输送到下一道生产工序。
-----欢迎客户持基板分板机相关样品或寄样前来试机评估！------
