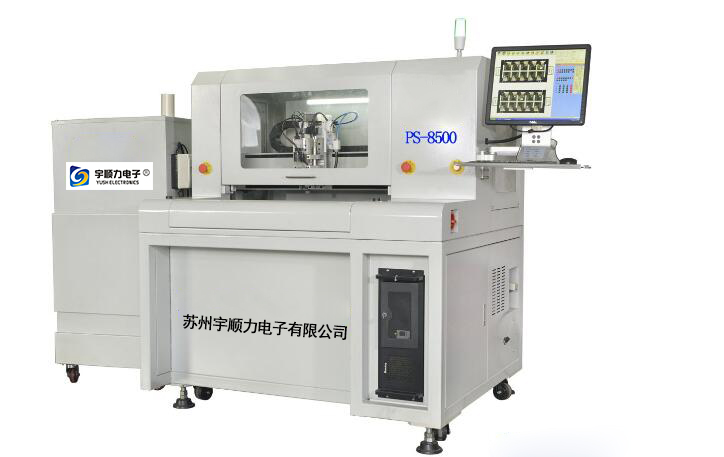

宇顺力双工位曲线分板机

一、产品说明：

1、主要利用铣刀高速运转将多连片方式的PCB板按预先编辑好的路经分割开的设备。取代了人工折断、C-CUT或PUSH的切割瑕疵,提高产品的品质，减少报废率，本机采用人机界面WindowsXP作业系统，简明而人性化的界面设计，自动切割路径校正系统，高像素CCD程式制作及区块程式和单步程式编辑及修改。两平台交互工作的PCB的上下料装置，能有效地降低机器闲置时间，从而达到理想的生产效率。
2、配置高像素CCD放大镜头，辅助程式示教及编辑功能，精度更高更精确，图像更清晰。
3、自动MARK点定位校正系统，移动路径有实时显示和模拟路线跟踪，显示一目了然，自动对位校正功能，切割精度更高，PCB只要在3mm之
内的范围内放偏，机器视觉都可以进行自动路线校正，放宽了操作员在放板时精度的要求。大大提高了工作效率
4、程式的左右工作台复制、区块复制、阵列、多角度连接板复制、单步跟踪修改功能、区块编辑修改功能，精确简化了程式制作的时间，提高编程效率。
5、大功率进口风机制作的吸尘器和10V的高电压静电消除装置，吸尘效果更加理想，噪声更小。
6、刀具寿命监测，铣刀切割一业距离后会自动上升和下降至另一段未切割的刀刃位置，上下距离及次数可根据刀刃长度设定，以延长铣刀寿命。
7、逶明的安全门设计，使加工过程一目了然，开门有急停和减速50%运行的两种方式供不同的客户选择，急停是预防加工时的意外，提供一个安全检查的操用环境。在做程式的时候方便编程人员对加工过程的监视。
8、利用两平台连滑交换加工放置PCB基板，减少等待时间，提高产量。
9、同时提全供进口主轴和国产主轴，满足不同的客户需求。
二、技术参数：

型号	PS-8500
机器尺寸	L1300W1200H1460
重量	700KG
PCB最大尺寸	320mm*350mm
PCB最小尺寸	10mm*10mm
PCB最度	0.6mm-3.6mm
进板方式	松下伺服+丝杆+导轨
切割主轴/转速	高速主轴/60000转/分
冷却方式	自冷
粉尘处理	静电消除器处理
集尘方式	下集尘
操作界面	WINDOWS
切割速度	1-200mm/s（可调）
切割重复精度	±0.02mm
重复定位精度	±0.02mm
分割精度	±0.5mm
XY坐标移动速度	3000mm/s
程序编程	1、通过视觉系统编辑 2、PCB扫描照片编辑 3、DXF文件导入
主供气源	0.3Mpa-0.4Mpa
电源	220V-50/60HZ-3KW
吸尘器尺寸	L630mmW660mmH1700mm
吸尘器电源/功率	380V/2.5KW
